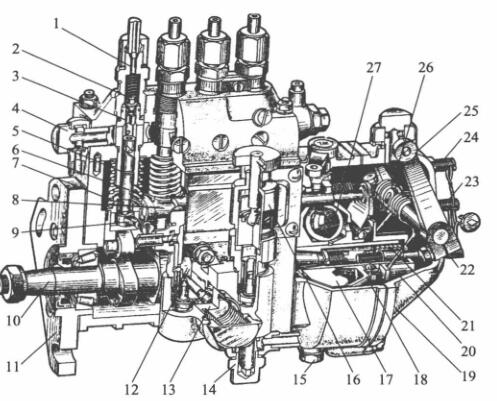

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

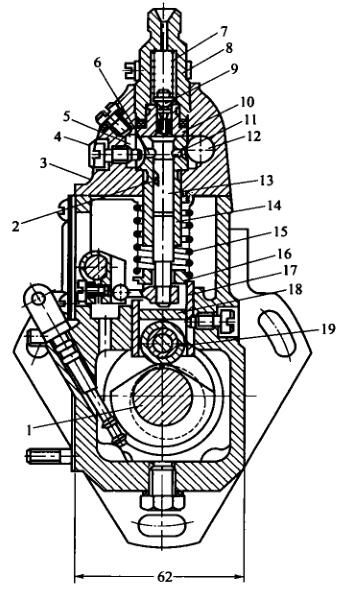

   I号喷油泵的分泵构造图

1-高压低压软管连接管; 2-皮肤很油阀; 3-皮肤很油阀门法兰; 4,14-进油螺母; 5-套简; 6-轴向轴向柱塞泵泵; 7-轴向轴向柱塞泵泵压簧; 8-油门拉杠;  9-调臂; 10-轴承轴; 11-的调整接盘; 12-输油管管道泵偏轴轮; 13-输油管管道泵; 15-放油螺塞; 16-手油阀;  17-驱动软件盘; 18-从动盘; 19-结构件; 20-滑套; 21-效正压簧; 22-加油量的调整螺母; 23-怠速定位螺母; 24-高速公路定位螺母; 25-变频控速手柄; 26-变频控速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总程的主耍意义是绝对质量喷油慢慢的时候的精准的性，对待多缸柴油发动机机所说，更加绝对质量各缸喷油的时候的同样性。起绝对质量用的的的位置是滚珠上部到校准垫铁上空间图形的程度H。当喷液压油泵气缸轴传动传动齿轮与曲轴传动传动齿轮较为的位置一定的时，H越大，轴向柱塞泵关掉进油孔的的时候太早，喷油慢慢的时候也太早。不然，H越小，喷油慢慢的时候越推迟。由此要结合方案和检验推算出适宜的滚珠体事情程度H，以绝对质量喷油慢慢的时候的精准的性。

1-气缸轴; 2-轴向轴向液压泵泵泵斜槽; 3-泵盖; 4-精准定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀压缩板气弹簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-轴向轴向液压泵泵泵; 14-轴向轴向液压泵泵泵套简;  15一轴向轴向液压泵泵泵压缩板气弹簧; 16-压缩板气弹簧座; 17-挺柱体:; 18-垫铁; 19-滑动

  对于那些多缸机，各分泵的H值应问题。调低垫件在喷液压油泵恢复出厂设置时均已调好，无可自由选择交换。垫件是用耐磨性能建筑材料作成并举行热治疗以上升对抗强度，由于安全操作中不宜摩擦。如长事件安全操作后摩擦较多，可换面安全操作。

  喷真空泵泵体分左右两两个分，喷真空泵上体适适用于装有注塞泵偶件及有油阀偶件，阴道适适用于装有轴承轴、中键体和输真空泵等。泵体前侧中南部还有检视窗孔，事先检修和优化油阀量。下部分有检视液压油面的检视孔。喷真空泵上体含有一个油道，与各注塞泵套筒表面的环型油槽相联。环型油槽则与注塞泵套筒上的进、回油孔相联。由输真空泵供来的低压证书油利用进输液压管直连接管开启油道中。油道中的汽油机密度气压由装在回输液压管直连接管内的回油阀掌握，一的要求保证在5～10kPa规模内。汽压机过低，在注塞泵下行速度时，汽油机密度不会发展利用进油孔开启注塞泵上方油腔。当用油量太过而使汽压机偏高时，不需要的汽油机密度会顶开回油阀流入量汽油机密度细滤器中。
